导光板散射网点设计与激光加工技术研究

导光板工作原理及 网点密度理论推导

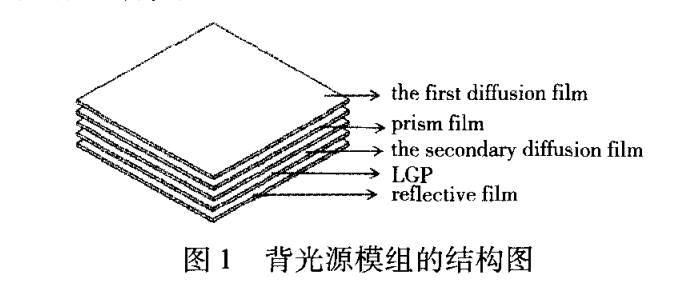

2．1 导光 板 的工作 原理 液晶显示器由两部分组成 ，第YI部分是背光源模 组 ，第二部分是液 晶显示面板。其 中，背光源模 组是 决定液晶显示器性 能优劣 的关键部件 。背光源模组 主要由以下部件组成 ，包括导光板 、第YI扩散膜 、棱镜 片 、反射膜 、第二 扩散膜 ，背光源模 组结构 如 图 1 所示 。其中，导光板是背光源模组的核心部件 。导光 板的主要功能是引导耦 合进背光源模 组的光的传递 路线 ，进入导光板 的光经 过反射 和折射 ，光在导光板 中的传递路径发生改变 ，光会从导光板出光 面均匀的 发散 ，保证导光板 出光面光线均匀 ，不会 出现亮 暗线 、 黑 边等 不 良现 象 。 根据光线射入方式的不同，背光源模组分为直下 式人光和侧下式人光两大类 。本文主要以侧下式人 光为研究对象。

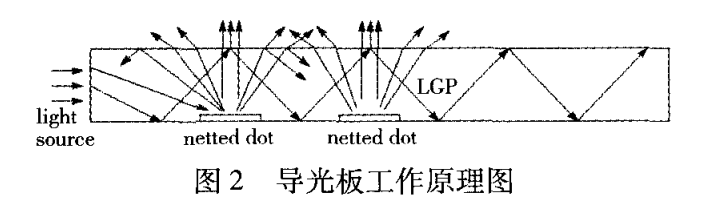

在背光源模 组 中，灯条发 出的光耦 合进入 导光 板 ，光在导光板中会产生两种传递路径 ，YI种是光 会直接在导光板 的出光面处发生折射 ，光直接从 出光 面射出。YI种是光在传递过程 中，碰到导光板下表面 散射网点时发生漫反射 ，发生漫反射的光在导光板 内 进YI步传递时，碰到导光板 出光面 的时候发生折射 ， 光从导光板出光面射 出，如图 2所示。灯条发出的光 在导光板中经过折射和反射 ，并将光线偏转 ，从而使 导光板整个 出光面的光强均匀化。

目前导光 板 的材 料YI般 为 聚 甲基丙 烯 酸 甲酯 (PMMA)和聚碳酸酯 (PC)，聚甲基丙烯酸 甲酯 (PM— MA)作为YI种重要的光学透明塑料 ，它具有可见光透 过率高、重量低等特点 ，广泛应用于 LCD背光显示面 板 、透镜 、光纤 、发光二极管外 壳等光 电领域¨ 。经 研究表明 ，当临界角 0=42．2。时 ，光线在导光板 内沿 着导光板垂直截面和平行 界面中传递 时可 以更大化 的减少光 的损失 ，因此在本文中以 PMMA制成 的 导光板进行散射网点的研究 。
